第二種電気工事士 平成24年下期 問2 交流回路 RL直列回路

• 【問題】平成24年度第二種電気工事士下期筆記試験
• 【解答】平成24年度第二種電気工事士下期筆記試験

交流回路　RL直列回路

『平成29年下期　問2』と全く同じ問題です。　そちらをご覧ください。

第二種電気工事士　計算問題　目次

第二種電気工事士 平成25年上期 問2 直流回路 抵抗率

• 【問題】平成２５年度第二種電気工事士上期筆記試験
• 【解答】平成２５年度第二種電気工事士上期筆記試験

• 直流回路　抵抗率

『平成23年上期　問1』と同じ問題です。ただし、Aの長さとBの長さが異なります。

＊A：B=20／0.8×0.8：40／1.6×1.6　の比率の計算をします。第二種電気工事士は電卓が使用できませんので、紙の上で計算します。２桁の二乗の計算は時間がかかりますから、同じ数を掛け合わせて演算を行う方が早くて計算間違いが少ないです。

第二種電気工事士　計算問題　目次

第二種電気工事士 平成25年下期 問2 交流回路 XL=ωL

• 【問題】平成25年度第二種電気工事士下期筆記試験
• 【解答】平成25年度第二種電気工事士下期筆記試験

交流回路　XL=ωL

＊『平成30年上期　問2』と全く同じ問題ですので、そちらをご覧ください。

第二種電気工事士　計算問題　目次

第二種電気工事士 平成26年上期 問2 直流回路 合成抵抗

• 【問題】平成26年度第二種電気工事士上期筆記試験
• 【解答】平成26年度第二種電気工事士上期筆記試験

直流回路　合成抵抗

平成30年下期　問1　と同じ問題です。

第二種電気工事士　計算問題　目次

第二種電気工事士 平成26年下期 問2 直流回路 合成抵抗

• 【問題】平成26年度第二種電気工事士下期筆記試験
• 【解答】平成26年度第二種電気工事士下期筆記試験

直流回路　合成抵抗

＊右の2個の4[Ω]の並列回路部分を計算して回路図を書き換えます。

＊右の2個の4[Ω]の並列回路部分を計算して回路図を書き換えます。

＊右の2個の4[Ω]の並列回路部分を計算して回路図を書き換えます。

＊合成抵抗は4[Ω]で電流は4[A]

第二種電気工事士　計算問題　目次

第二種電気工事士 平成27年上期 問2 交流回路 RL並列回路

• 【問題】平成27年度第二種電気工事士上期筆記試験
• 【解答】平成27年度第二種電気工事士上期筆記試験

交流回路　RL並列

＊RLの並列回路は、掛かる電圧が同じなので　電圧を基準　にしたベクトル図で考えます。

（・は省略しています）

＊直列接続、並列接続とも、『コイルに流れる電流は、掛かる電圧よりも90°遅れる』と暗記します。

＊力率は電力の計算なので、電力まで計算したベクトル図を描いています。

電圧基準（電圧は同じ）なので、Iの数値だけで 6／10＝0.6＝60[％] と回答して正解ですが、

正確には　Pの数値の 144／240＝0.6＝60[％] 　です。

第二種電気工事士　計算問題　目次

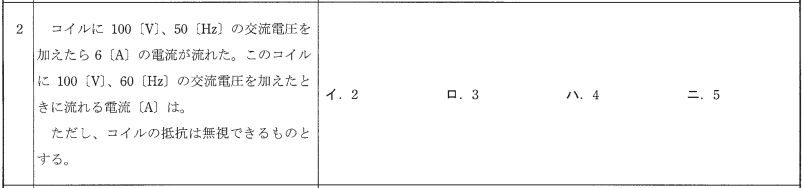

第二種電気工事士 平成27年下期 問2 交流回路 XL=ωL

• 【問題】平成27年度第二種電気工事士下期筆記試験
• 【解答】平成27年度第二種電気工事士下期筆記試験

交流回路　XL=ωL

＊『平成30年上期　問2』と全く同じ問題ですので、そちらをご覧ください。

*電気を学習していくと、『インダクタンス』をはじめ、『リアクタンス』、『キャパシタンス』など聞き慣れないことばが多く出てきますので、少し整頓しておきます。
